Выполнение элементов практической деятельности_Задание_Проекционное черчение
Требуемые условия завершения
Открыто с: Среда, 1 октября 2025, 00:00
Срок сдачи: Понедельник, 29 декабря 2025, 00:00
Выполнение ступенчатого разреза
Задача выполняется на листе формата А4 в масштабе 1:1.

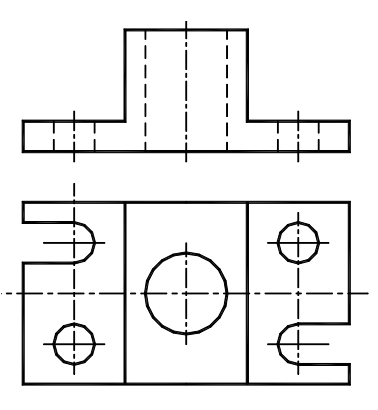

Исходные данные: два вида (спереди и сверху) детали.
Требуется:
а) прочесть заданный чертёж и представить себе конструкцию изображённой на нём детали;
б) построить на месте вида спереди указанный ступенчатый разрез А-А и вид сверху;
в) обозначить разрез.
